황토바닥난방
- 황토바닥 난방이란?
-
기존의 다세대 주택의 구조에 황토레미콘을 이용한 바닥난방 시스템을 적용하면 황토의 순기능으로 난방 에너지 절감은 물론 층간소음 감소 및 새집증후군을 방지 할 수 있다.
- 에너지 절약
-
황토레미콘 + 엠보판 바닥 마감 구조가 시멘트 몰탈 바닥 마감재 보다 3~5℃정도 높은 값을 가짐을 실내 실험의 결과로 알 수 있다.

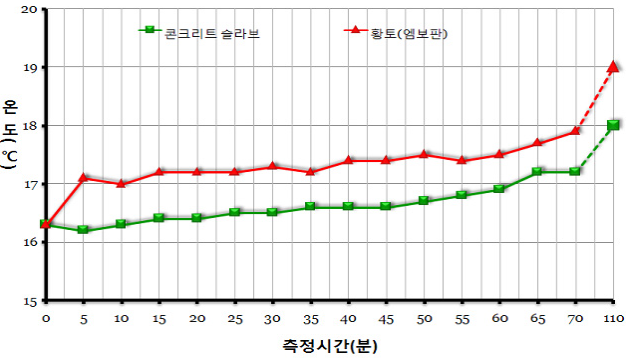

- 바닥 종류별 온도변화
-
- 실제 전기 사용량 확인
-
동일한 설정온도 시 사용된 전력 비교 구분/난방구조 보일러온도 전력 사용된 전력 비고 설정온도 현재온도 시작 종료 황토레미콘 + 엠보판 55 54 12.95 16.9 3.95 시멘트
모르타르55 47 17.6 22.25 4.65
- 층간 소음 발생 억제
-
경량 및 중량충격음 KS등급기준 등급 등급기준 경량충격음 중량충격음 1등급 L'n, Aw ≤ 43 L'i, Fmax.Aw ≤ 40 2등급 43 ＜ L'n, Aw ≤ 48 40 ＜ L'i, Fmax.Aw ≤ 43 3등급 48 ＜ L'n, Aw ≤ 53 43 ＜ L'i, Fmax.Aw ≤ 47 4등급 53 ＜ L'n, Aw ≤ 58 47 ＜ L'i, Fmax.Aw ≤ 50
- 바닥판 종류에 따른 층간소음 등급 평가
-
- 황토 바닥난방 시스템 시공 흐름도
-
-
Step 1
슬리브 정리공정
-
Step 2
방수시트 설치공정
-
Step 3
고무시트 설치공정
-
Step 4
단열충 형성공정
-
Step 5
반사시트 설치공정
-
Step 6
엠보판 설치공정
-
Step 7
방열배관 설치공정
-
Step 8
보강메시 설치공정
-
Step 9
황토 모르타르 타설공정
-
Step 10
표면미장 및 양생공정
-
-
-
